MF72功率型NTC热敏电阻器

简介:

    为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施

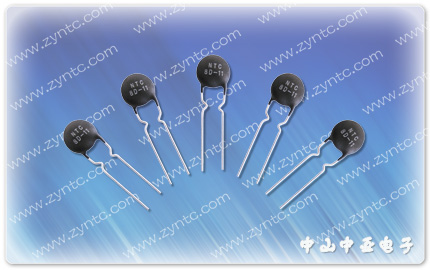

外型结构:


应用范围

    适用于转换电源、开关电源、UPS电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护

特点:



    1、体积小,功率大,抑制浪涌电流能力强

   2、反应速度快
   3、材料常数(B值)大,残余电阻小
   4、寿命长,可靠性高
   5、系列全,工作范围宽


产品代码说明:

MF72 -5 D5





    ① MF72功率型NTC热敏电阻器
    ② 电阻值 例如:5Ω

    ③ 直经 例如:5mm



型号规格:

型号

R 25
(Ω)

最大稳态
电流
(A)

最大电流时
近似电阻值
(Ω)

耗散系数
(mW/℃)

热时间常数
(S)

工作温度
(℃)

MF72-5D5

5

1

0.353

6

20

-55~+200

MF72-10D5

10

0.7

0.771

6

20

MF72-60D5

60

0.5

1.878

6

18

MF72-200D5

200

0.1

6.259

6

18

MF72-5D7

5

2

0.283

10

30

MF72-8D7

8

1

0.539

9

28

MF72-10D7

10

1

0.616

9

27

MF72-12D7

12

1

0.816

9

27

MF72-16D7

16

0.7

1.003

9

27

MF72-22D7

22

0.6

1.108

9

27

MF72-33D7

33

0.5

1.485

10

28

MF72-200D7

200

0.2

6.233

11

28

MF72-3D9

3

4

0.120

11

35

MF72-4D9

4

3

0.190

11

35

MF72-5D9

5

3

0.210

11

34

MF72-6D9

6

2

0.315

11

34

MF72-8D9

8

2

0.400

11

32

MF72-10D9

10

2

0.458

11

32

MF72-12D9

12

1

0.652

11

32

MF72-16D9

16

1

0.802

11

31

MF72-20D9

20

1

0.864

11

30

MF72-22D9

22

1

0.950

11

30

MF72-30D9

30

1

1.022

11

30

MF72-33D9

33

1

1.124

11

30

MF72-50D9

50

1

1.252

11

30

MF72-60D9

60

0.8

1.502

11

30

MF72-80D9

80

0.8

2.010

11

30

MF72-120D9

120

0.8

3.015

11

30

MF72-200D9

200

0.5

5.007

11

32

MF72-400D9

400

0.2

9.852

11

32

MF72-2.5D11

2.5

5

0.095

13

43

MF72-3D11

3

5

0.100

13

43

MF72-4D11

4

4

0.150

13

44

MF72-5D11

5

4

0.156

13

45

MF72-6D11

6

3

0.240

13

45

MF72-8D11

8

3

0.255

14

47

MF72-10D11

10

3

0.275

14

47

MF72-12D11

12

2

0.462

14

48

MF72-16D11

16

2

0.470

14

50

MF72-20D11

20

2

0.512

15

52

MF72-22D11

22

2

0.563

15

52

MF72-30D11

30

1.5

0.667

15

52

MF72-33D11

33

1.5

0.734

15

52

MF72-50D11

50

1.5

1.021

15

52

MF72-60D11

60

1.5

1.215

15

52

MF72-80D11

80

1.2

1.656

15

52

MF72-1.3D13

1.3

7

0.062

13

60

MF72-1.5D13

1.5

7

0.073

13

60

MF72-2.5D13

2.5

6

0.088

13

60

MF72-3D13

3

6

0.092

14

60

MF72-4D13

4

5

0.120

15

67

MF72-5D13

5

5

0.125

15

68

MF72-6D13

6

4

0.170

15

65

MF72-7D13

7

4

0.188

15

65

MF72-8D13

8

4

0.194

15

60

MF72-10D13

10

4

0.206

15

65

MF72-12D13

12

3

0.316

16

65

MF72-15D13

15

3

0.335

16

60

MF72-16D13

16

3

0.338

16

60

MF72-20D13

20

3

0.372

16

65

MF72-30D13

30

2.5

0.517

16

65

MF72-47D13

47

2

0.810

17

65

MF72-120D13

120

1.5

2.124

16

65

MF72-1.3D15

1.3

8

0.048

18

68

MF72-1.5D15

1.5

8

0.052

19

69

MF72-3D15

3

7

0.075

18

76

MF72-5D15

5

6

0.112

20

76

MF72-6D15

6

5

0.155

20

80

MF72-7D15

7

5

0.173

20

80

MF72-8D15

9

5

0.178

20

80

MF72-10D15

10

5

0.180

20

75

MF72-12D15

12

4

0.250

20

75

MF72-15D15

15

4

0.268

21

85

MF72-16D15

16

4

0.276

21

70

MF72-20D15

20

4

0.288

17

86

MF72-30D15

30

3.5

0.438

18

75

MF72-47D15

47

3

0.680

21

86

MF72-120D15

120

2.5

1.652

22

87

MF72-0.7D20

0.7

12

0.018

25

112

MF72-1.3D20

1.3

9

0.037

24

113

MF72-3D20

3

8

0.055

24

113

MF72-5D20

5

7

0.087

23

112

MF72-6D20

6

6

0.113

25

114

MF72-8D20

8

6

0.142

25

115

MF72-10D20

10

6

0.162

24

113

MF72-12D20

12

5

0.195

24

114

MF72-16D20

16

5

0.212

25

113

MF72-0.7D25

0.7

13

0.014

30

151

MF72-1.5D25

1.5

10

0.027

30

152

MF72-3D25

3

9

0.044

32

150

MF72-5D25

5

8

0.070

32

151

MF72-8D25

8

7

0.114

33

151

MF72-10D25

10

7

0.130

32

150

MF72-12D25

12

6

0.156

32

150

MF72-16D25

16

6

0.160

35

152
